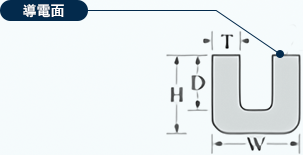

ウルトラバンシールド U型 写真 ウルトラバンシールド U型 略図 U型 - 筐体または扉のフタの接触部をUチャンネルの開口部に差し込む事で3点接触が可能です。 板金に差込んでの装着となります。溝の要らない後付装着が可能です。
※この製品は国内生産対応(1サイズ)

【国内品番】
サイズはmmです。
品番 H W R T
UV U41-41J-03 4.10 4.10 3.00 1.10
【輸入品番】
サイズの単位は、inch(黒字)と mm(赤字)です。
品番 H W D T パネル厚(範囲)
9118 .122  3,10 .096  2,45 .083  2,10 .030  0,77 .040-.048  1,00-1,22
9156 .156  3,96 .156  3,96 .110  2,79 .040  1,02 .080-.097  2,03-2,47
9250 .250  6,35 .250  6,35 .188  4,78 .062  1,57 .130-.150  3,30-3,81
9375 .375  9,53 .375  9,53 .297  1,54 .078  1,98 .224-.244  5,69-6,20
