EMI/RFIシールド製品 ウルトラバンシールドが選ばれる理由

特徴・用途
ウルトラバンシールド®とは

ジャケット部(銀系導電層)とコア部(高張力シリコーン層)の二層押出で成形することにより、高い導電特性ジャケットと、優れた機械特性の非導電性コアを併せ持つ、他に例を見ない画期的な二層構造ガスケットが、今までにないノイズシールド性能を提供いたします。
過酷な温度環境の中でも防水、防滴、防振、遮音、耐薬品性+EMI/RFIシールドをひとつのガスケットで対応致します。

利用用途

用途

  • RFI/EMI シールド
  • 接地(グランディング)
  • 静電放電 (ESD)
  • 電磁パルス(EMP)

使用機器例

  • コンピューター
  • データ伝送装置
  • 通信装置
  • 計測器
  • 医療機器
  • 制御機器
  • 事務機器
  • 自動車関連機器

電子筐体

  • すきま充填
  • 開閉ドア
  • 入出力バックパネル
  • 取り出し可能なパネル
  • ベゼル(受け溝)
  • 制御用開口部
  • 通気口

形状

  • ガスケット
  • シール
  • O-リング
  • 接地パッド
  • 打ち抜き
  • 入出力インターフェースガスケット

効果の秘密①
高い導電性の実現。
その秘密は銀のチカラ。

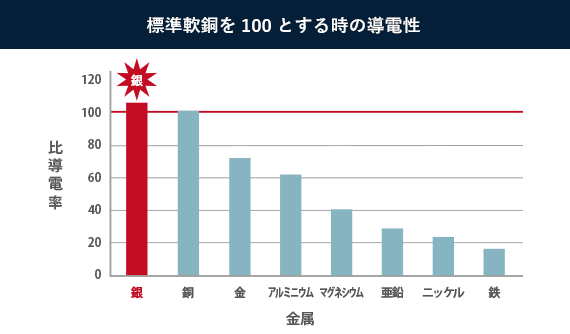

標準軟銅を100とする時の導電性

最も導電性の高い金属

ウルトラバンシールド®は最も導電性の高い金属である「銀」を採用。細かい銀をブレンドすることでシリコーンとの追従性を高めています。

※標準軟銅を100とする時の導電性能
 導電率の数値が高い方が導電性能が良い。

二層エラストマー構造

ジャケット部とコア部を2層に分けたことにより、ジャケット部の銀充填率を引き上げ、コストを抑えながら、導電性能をより高めています。

効果の秘密②
中空二層構造

高導電性の表面層と非導電性の芯材層を持つ
二層構造のエラストマーガスケット

高い導電性
高い追従性
高い密着性
高い耐環境性

試験データ
ウルトラバンシールド®の性能

一般的なガスケットと比較して圧縮変形対応力と
シールド効果に優れた性能を発揮。

※測定方法:MIL-G-835282
減衰量100dB以上 周波数1GHzや10GHz帯でも優れたシールド効果を発揮します。

一般的なガスケットに比べ少しの圧縮力で追随した変形を保てます。

利用方法
高い密着性を生み出す
多様な形状

あらゆる筐体に対応し
常に高い密着性を生み出すため、
多様な形状を取り揃えております。

多彩な取り付け方法

多様な形状は、様々な取り付け方に対応し、簡単に設置していただけます。

防水用シールドガスケット

防水機能を付与したウルトラバンシールド®をご利用いただくことで、防水とEMIの対策を同時におこなうこともできます。

カスタマイズ例
お客様の”あと少し”に応えます。

納入形態例

定尺リール巻き

定尺50m巻き

リング加工品

各種リングサイズに対応。

カット品

任意寸法カットに対応。

カスタマイズ例

外形のサイズ変更

内径のサイズ変更

材料硬度の変更

導入事例
